Uçakların uçuş kontrol sistemleri, uçuş güvenliği ve manevra kabiliyeti açısından büyük önem taşır. Geleneksel uçuş kontrol yüzeyleri olan aileronlar, elevatorlar ve rudderlar, uçağın üç eksende (roll, pitch ve yaw) hareketini kontrol eder. Ancak bazı modern uçak tasarımlarında, bu yüzeylerin işlevleri birleştirilmiş ve “birleştirilmiş uçuş kontrol yüzeyleri” olarak adlandırılan sistemler geliştirilmiştir. Bu makalede, üç temel birleştirilmiş uçuş kontrol yüzeyi olan elevon, ruddervator ve flaperon sistemlerini ayrıntılı olarak inceleyeceğiz.
1. Elevonlar: Elevon terimi, elevator ve aileron kelimelerinin birleşiminden türetilmiştir. Bu kontrol yüzeyleri, özellikle delta kanatlı uçaklar gibi belirli tasarımlarda hem pitch hem de roll eksenindeki hareketleri kontrol eder. Geleneksel uçaklarda, aileronlar kanat uçlarına yerleştirilir ve uçağın roll (yuvarlanma) hareketini kontrol ederken, elevatorlar yatay stabilizeye yerleştirilir ve pitch (burun yukarı/aşağı) hareketlerini kontrol eder. Ancak delta kanatlı uçaklarda bu iki yüzeyin işlevi, kanat firar kenarına yerleştirilen elevonlarla birleştirilmiştir.
Çalışma Prensibi:
· Pitch Kontrolü: Pilotun lövyeyi ileri veya geri hareket ettirmesi, her iki elevonun senkronize şekilde yukarı veya aşağı hareket etmesine neden olur. Örneğin, lövye geri çekildiğinde, her iki elevon yukarı kalkar ve kanadın firar kenarındaki hava akışını değiştirerek uçağın burnunun yukarı kalkmasını sağlar.
· Roll Kontrolü: Lövye sağa veya sola hareket ettirildiğinde, elevonlardan biri yukarı, diğeri aşağı hareket eder. Bu asimetrik hareket, kanatlar arasında kaldırma kuvveti farkı yaratarak uçağın roll ekseninde dönmesini sağlar.
Kullanım Alanları:
Elevonlar, özellikle Concorde gibi süpersonik yolcu uçaklarında ve askeri amaçlı delta kanatlı jetlerde yaygın olarak kullanılır. Ayrıca Northrop Grumman B-2 Spirit gibi modern bombardıman uçaklarında da elevonlar önemli bir rol oynar. Bu yapı, hem aerodinamik verimlilik sağlar hem de kontrol yüzeylerinin sayısını azaltarak yapısal karmaşıklığı düşürür.
2. Ruddervatorlar: Ruddervator, rudder (dikey kuyruk dümeni) ve elevator (yatay kuyruk dümeni) kelimelerinin birleşiminden oluşur. Bu kontrol yüzeyleri, V kuyruk yapılandırmasına sahip uçaklarda kullanılır ve hem yaw hem de pitch eksenindeki hareketleri kontrol eder.
Çalışma Prensibi:
· Pitch Kontrolü: Pilot lövyeyi geri çektiğinde, her iki ruddervator içe doğru hareket eder ve bu da uçağın burnunun yukarı kalkmasını sağlar. Lövye ileri itildiğinde ise ruddervatorlar dışa doğru sapar ve burun aşağı iner.
· Yaw Kontrolü: Pedallar kullanılarak yapılan yaw kontrolünde, ruddervatorlardan biri yukarı, diğeri aşağı hareket eder. Bu hareket, uçağın sağa veya sola dönmesini sağlar.
Avantajları:

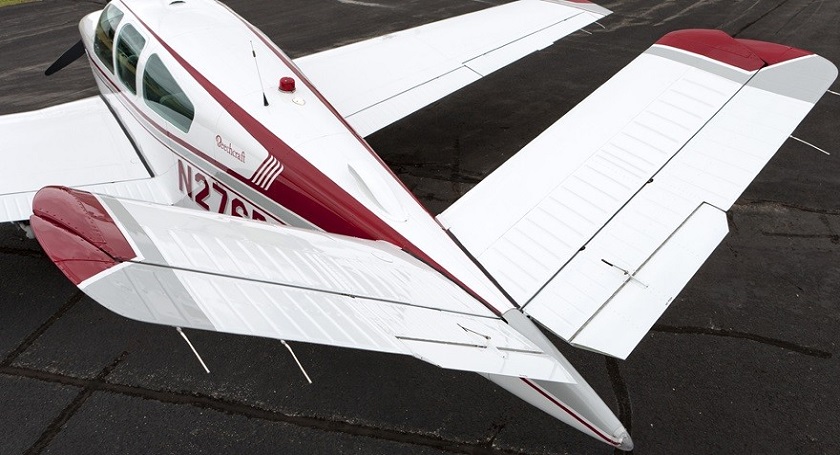

Ruddervatorlar, üçüncü bir dikey stabilize yüzeyine ihtiyaç duymadığı için parazit sürtünmeyi (parasite drag) azaltır. Bu, uçağın aerodinamik verimliliğini artırır ve daha düşük yakıt tüketimi ile daha uzun menzilli uçuşlar sağlar. Ruddervator kullanan uçaklar arasında Beechcraft Bonanza ve F-117 Nighthawk gibi modeller bulunur.
3. Flaperonlar: Flaperon, flap ve aileron kelimelerinin birleşiminden türetilmiştir. Bu kontrol yüzeyleri, kanat firar kenarına yerleştirilmiş olup hem kaldırma kuvvetini artırmak hem de roll kontrolü sağlamak için kullanılır.
Çalışma Prensibi:
· Flap Fonksiyonu: Kalkış ve iniş sırasında, her iki flaperon birlikte aşağı doğru hareket ederek kanadın kaldırma kuvvetini artırır. Bu, daha düşük hızlarda uçağın havalanmasını ve güvenli bir şekilde iniş yapmasını sağlar.
· Aileron Fonksiyonu: Normal uçuş sırasında, flaperonlar ters yönlerde hareket ederek roll kontrolü sağlar. Bir kanattaki flaperon yukarı kalkarken, diğer kanattaki aşağı iner, bu da uçağın yatış hareketini mümkün kılar.
Kullanım Alanları:
Flaperonlar, özellikle Boeing 777 gibi modern yolcu uçaklarında ve bazı hafif hava araçlarında kullanılır. Ayrıca F-16 Fighting Falcon gibi savaş uçaklarında da flaperonlar etkili bir kontrol yüzeyi olarak görev yapar. Bu sistem, kanat firar kenarında sınırlı alan bulunan uçaklar için ideal bir çözümdür.
Birleştirilmiş Kontrol Yüzeylerinin Avantajları ve Dezavantajları
Avantajlar:
1. Ağırlık ve Yapısal Basitlik: Birleştirilmiş kontrol yüzeyleri, daha az hareketli parça gerektirdiğinden uçak tasarımını basitleştirir ve yapısal ağırlığı azaltır.
2. Aerodinamik Verimlilik: Daha az yüzey ve bağlantı noktası, parazit sürtünmeyi azaltarak yakıt verimliliğini artırır.
3. Bakım Kolaylığı: Daha az hareketli parça ve sistem, bakım süreçlerini basitleştirir ve maliyetleri düşürür.
Dezavantajlar:
1. Karmaşık Kontrol Sistemleri: Birleştirilmiş yüzeylerin doğru çalışması için daha karmaşık kontrol mekanizmalarına ihtiyaç duyulur.
2. Arıza Durumunda Risk: Tek bir yüzeyin arızalanması, birden fazla kontrol işlevini etkileyebilir.
Tarihçe ve Gelecek Trendler: Birleştirilmiş uçuş kontrol yüzeyleri ilk olarak 20. yüzyılın ortalarında deneysel ve askeri uçaklarda kullanılmaya başlandı. Northrop YB-49 gibi erken dönem uçaklar, elevon sistemlerini başarıyla uygulayan öncülerdendir. Günümüzde ise, F-35 Lightning II gibi beşinci nesil savaş uçaklarında gelişmiş fly-by-wire sistemlerle entegre edilmiş birleştirilmiş kontrol yüzeyleri kullanılmaktadır.
Gelecekte, bu sistemlerin insansız hava araçlarında (İHA) ve elektrikli hava taksilerinde daha yaygın hale gelmesi beklenmektedir. Gelişen teknoloji ile birlikte, adaptif kontrol yüzeyleri ve yapay zeka destekli uçuş kontrol sistemleri, bu yüzeylerin daha hassas ve verimli kullanılmasını sağlayacaktır.
Sonuç: Birleştirilmiş uçuş kontrol yüzeyleri olan elevonlar, ruddervatorlar ve flaperonlar, modern uçak tasarımında önemli bir yer tutar. Bu sistemler, hem aerodinamik verimlilik sağlar hem de uçuş kontrolünü optimize eder. Ancak her tasarımın kendine özgü avantajları ve zorlukları vardır. Uçak mühendisleri, bu sistemleri kullanırken uçuş güvenliği, performans ve bakım kolaylığı gibi faktörleri dikkate alarak en uygun çözümü belirlerler.
Bu makalede ele alınan sistemler, gelecekte daha da geliştirilecek ve havacılık endüstrisinde yeni standartlar oluşturacaktır.
Vasıf Yüceliş
E.Hv.Albay
Antalya Bilim Üniversitesi ATPL Dersleri Öğretmeni
